漫衍式远程IO系统由网络耦合器模块和扩展IO模块组成，网络耦合器模块认真现场总线通讯，实现和主站控制器或者上位机软件的通讯毗连。
扩展IO模块认真和现场的输入输出传感器举行毗连，输入IO模块收罗现场种种信号并通过内部总线发送到网络耦合器，控制器通过现场总线从耦合器中读取数据并加工处置惩罚，然后将输出数据写入到网络耦合器中，网络耦合器再通过内部总线将输出数据写入到输出IO模块,从而实现装备的控制。
网络耦合器可凭证控制器系统的通讯接口选择对应总线的模块，主流的工业通讯协议包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。扩展IO模块分为6大类，数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块、特殊模块、混淆IO模块等。
网络耦合器和扩展IO模块之间可以凭证现场需求自由组合，在点位较多的情形下接纳漫衍式IO模块可以实现更低的本钱要求
|
产品型号 |
型号说明 |
|
LX-7032 |
导轨装置/32通道牛角毗连器/弹簧接线方法 |
|
LX-4006 |
6通道现场电源分派模块0V+24V+PE |
|
LX-4009 |
9通道现场电源分派模块0V+24V |
|
LX-4018 |
18通道现场电源分派模块0V |
|
LX-4118 |
18通道现场电源分派模块24V |
|
LX-4218 |
18通道现场电源分派模块PE |
|
LX-4108 |
现场电源扩展模块（8A）/无需组态 |
|
LX-1005 |
总线扩展主站模块/不大于8米/未几余5个站 |
|
LX-6108 |
扩展电源模块（系统电源输入24VDC/输出5VDC/2A；现场电源输入24VDC/输出24VDC/8A） |
|

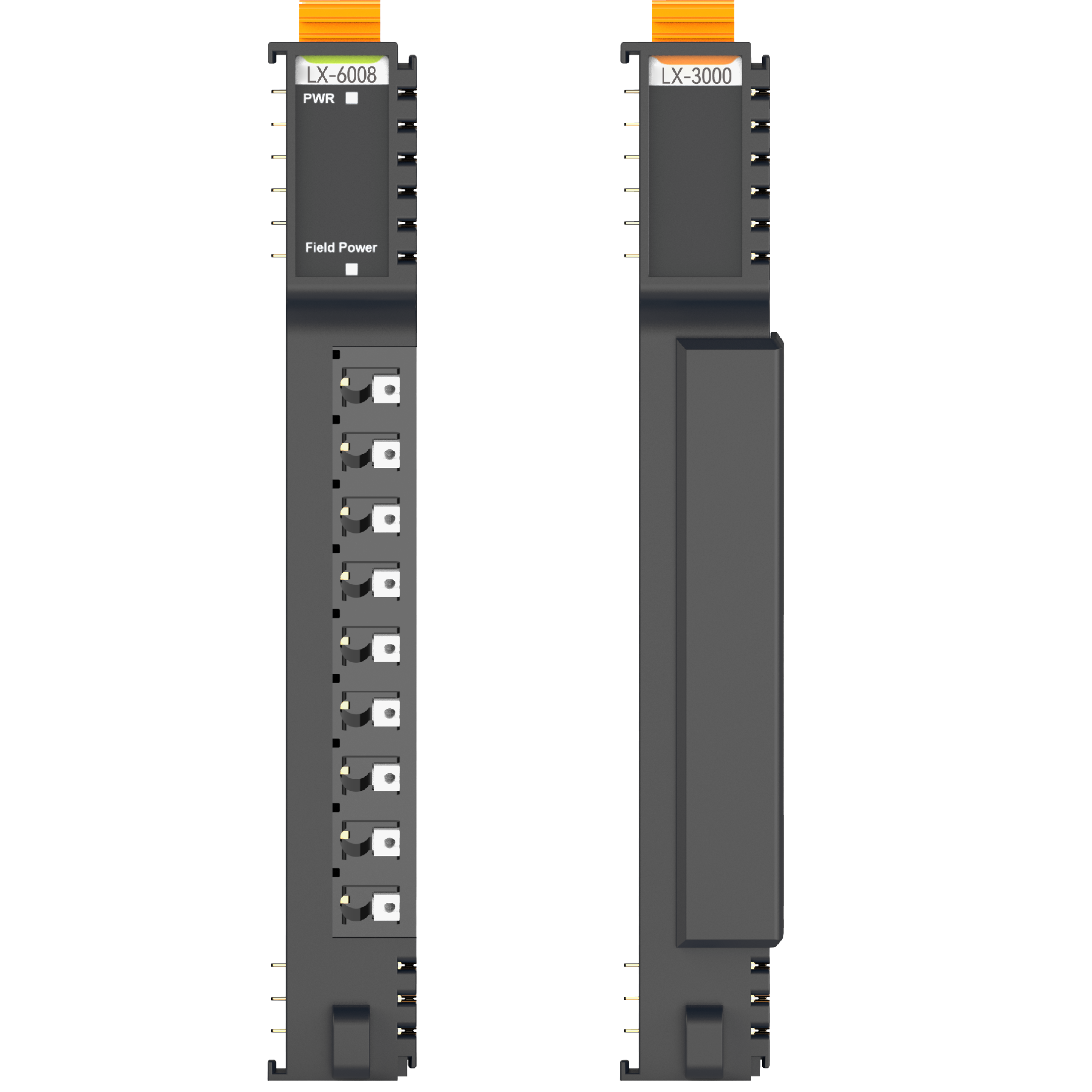

LX-6008 |
扩展电源模块（系统电源输入24VDC/输出5VDC/2A；现场电源输入24VDC/输出24VDC/8A）/无需组态/不占槽位/无诊断功效 |
|
LX-2005 |
总线扩展从站模块/不大于8米/未几余5个站 |
|
LX-3000 |
终端模块/不需要组态/必选 |
|
LX-8002 |
长度2米/阻燃材质/软线/两头均为牛角母头 |
